[GASKET] Sprial Wound Gasket(스파이럴 운드 가스켓/특징/장점/단점/사용범위/용도)

Sprial Wound Gasket 스파이럴 운드 가스켓(특징/장점/단점/사용범위/용도)

Spiral Wound Gasket: 개요 및 구성 요소

1. 개요

Spiral Wound Gasket(스파이럴 와운드 가스켓)은 주로 산업 플랜트에서 사용되는 고압, 고온 환경에서도 밀봉 성능을 유지할 수 있는 가스켓 유형입니다. 이 가스켓은 주로 파이프 플랜지, 기계 장비, 보일러, 탱크 및 기타 조인트에서 누출 방지 및 기밀성을 확보하는 중요한 역할을 합니다. 스파이럴 와운드 가스켓은 금속과 비금속 재료를 결합하여 고유의 특징을 가지며, 압력과 온도가 높은 환경에서도 뛰어난 내구성을 발휘합니다.

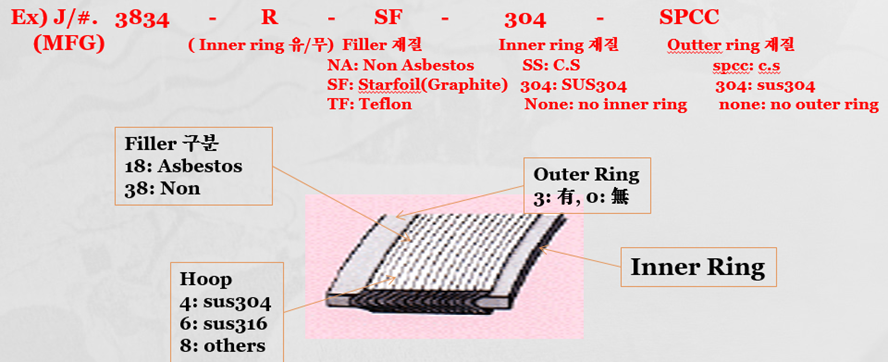

2. 구성 요소

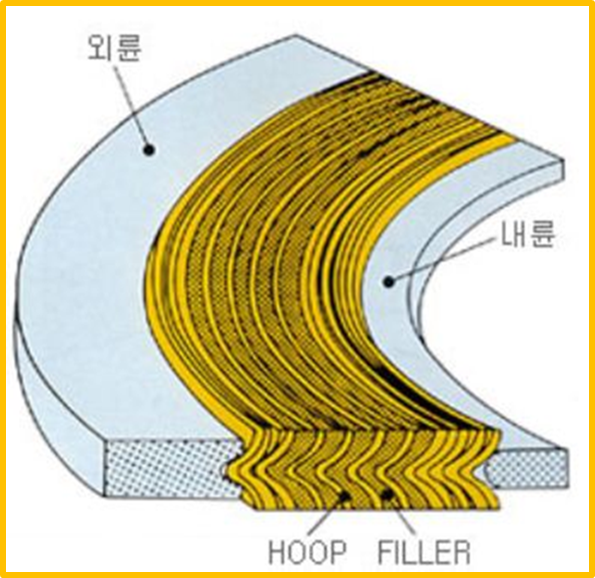

Spiral Wound Gasket은 여러 층의 금속 테이프와 비금속 테이프가 나선형으로 감겨 있는 구조로 이루어져 있습니다. 주요 구성 요소는 다음과 같습니다:

• 금속 테이프: 일반적으로 스테인리스 스틸(SS304, SS316) 또는 합금 소재가 사용됩니다. 이 금속 테이프는 가스켓의 내구성과 강도를 높여주며, 높은 압력과 온도에서의 기계적 성질을 지원합니다.
• 비금속 테이프: 주로 그래파이트, PTFE(폴리테트라플루오로에틸렌), 아스베스토스 등과 같은 재료가 사용됩니다. 비금속 테이프는 밀봉 성능을 제공하며, 가스켓의 탄성 및 복원력을 유지합니다.
• 내부 지원 링(Inner Ring): 금속 재질로 이루어져 있으며, 고온, 고압 환경에서 가스켓의 형태를 유지하고 압력을 분산시킵니다. 이 링은 또한 가스켓이 외부 압력에 의해 변형되는 것을 방지합니다.
• 외부 지원 링(Outer Ring): 가스켓의 외부를 보호하는 역할을 하며, 금속 테이프의 외부 부분을 감싸는 링입니다. 외부 지원 링은 압력, 진동 및 외부 충격에 대한 저항을 제공합니다.

이러한 구성 요소들은 서로 결합되어, 스파이럴 와운드 가스켓이 극한의 환경에서도 효과적으로 작동할 수 있도록 합니다.

---

Spiral Wound Gasket의 특징

1. 뛰어난 밀봉 성능

Spiral Wound Gasket의 가장 큰 특징은 뛰어난 밀봉 성능입니다. 금속 테이프와 비금속 테이프의 결합은 가스켓이 고온 및 고압 환경에서도 우수한 기밀성을 유지하도록 도와줍니다. 또한, 비금속 재료가 유연성을 제공하고 금속 재료가 구조적 안정성을 보장하여 이상적인 밀봉 성능을 제공합니다.

2. 내구성 및 강도

스파이럴 와운드 가스켓은 금속 재료가 포함되어 있기 때문에 고온, 고압 환경에서의 내구성이 뛰어납니다. 고온에서 비금속 재료가 열에 의해 변형되거나 손상될 수 있지만, 금속 테이프는 이러한 환경에서도 구조적 안정성을 유지합니다. 이로 인해 스파이럴 와운드 가스켓은 매우 강한 기계적 특성을 가집니다.

3. 유연성 및 복원력

비금속 테이프는 탄성이 뛰어나므로, 스파이럴 와운드 가스켓은 높은 압력과 온도에서도 복원력을 잃지 않습니다. 이 유연성 덕분에 가스켓은 사용 중에도 밀봉 성능을 유지하며, 조인트의 변화나 불균형에도 잘 적응할 수 있습니다.

4. 다양한 사이즈와 형태

Spiral Wound Gasket은 다양한 크기와 형태로 제조할 수 있어, 각기 다른 산업에서 요구하는 사양에 맞춰 설계할 수 있습니다. 맞춤형 디자인이 가능하여 다양한 파이프 및 플랜지에 적합하게 사용할 수 있습니다.

---

Spiral Wound Gasket 장점

1. 우수한 내열성 및 내압성

스파이럴 와운드 가스켓은 고온, 고압 환경에서도 사용이 가능하여, 화학 공정, 보일러, 탱크, 고압 배관 시스템 등에서 널리 사용됩니다. 금속과 비금속 재료의 결합이 이 가스켓의 내열성 및 내압성을 높여, 극한 조건에서도 안전하게 작동합니다.

2. 밀봉 효율성

스파이럴 와운드 가스켓은 밀봉 성능이 뛰어나기 때문에, 누출이 발생할 가능성이 적습니다. 이는 중요한 공정이 안전하게 운영될 수 있도록 지원하며, 환경 오염을 예방하는 데에도 기여합니다.

3. 고유한 유연성

스파이럴 와운드 가스켓은 매우 유연하여, 열팽창, 압력 변화, 기계적 진동에 의해 발생하는 변형을 흡수하고, 압력을 분산시켜 밀봉 성능을 유지합니다.

4. 긴 수명

이 가스켓은 내구성이 뛰어나므로, 일상적인 유지보수 주기가 길고, 전체 수명 또한 길어집니다. 이는 교체 비용 절감 및 생산성 향상에 기여합니다.

5. 맞춤형 설계 가능

다양한 크기와 사양으로 제조할 수 있어, 특정 플랜지 및 장비에 맞는 맞춤형 가스켓을 제작할 수 있습니다.

---

Spiral Wound Gasket 단점

1. 높은 설치 비용

Spiral Wound Gasket은 제조와 설치가 상대적으로 복잡하여, 초기에 투자해야 할 비용이 높을 수 있습니다. 특히 맞춤형 가스켓을 주문할 경우, 비용이 더 증가할 수 있습니다.

2. 특정 환경에서의 한계

비록 내열성과 내압성이 뛰어나지만, 스파이럴 와운드 가스켓은 모든 화학 물질에 대해 내성이 있는 것은 아닙니다. 특정 화학 물질이나 부식성 환경에서는 적합하지 않을 수 있습니다.

3. 장비 및 플랜지의 상태에 의존

스파이럴 와운드 가스켓의 밀봉 성능은 주로 장비나 플랜지의 표면 상태에 의존합니다. 플랜지 표면이 거칠거나 불균형하면 밀봉 성능이 떨어질 수 있습니다.

---

사용 범위 및 조건

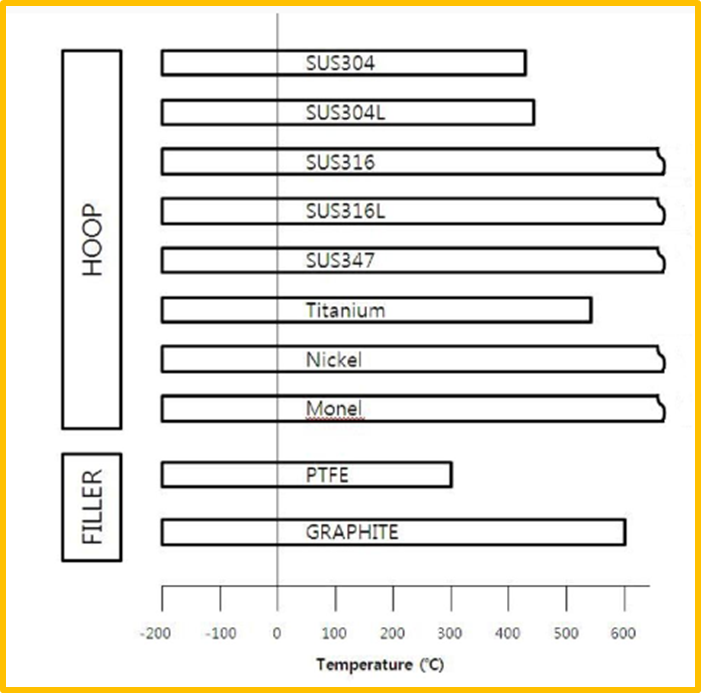

1. 온도

스파이럴 와운드 가스켓은 고온 환경에서도 우수한 성능을 발휘합니다. 일반적으로 -200°C에서 850°C까지의 온도 범위에서 사용이 가능합니다. 특정 재료를 사용하면 이 범위를 더 넓힐 수 있습니다.

2. 압력

스파이럴 와운드 가스켓은 고압 환경에서도 사용이 가능합니다. 일반적으로 최대 1500 bar(22000 psi)까지의 압력을 견딜 수 있으며, 가스켓의 설계와 재료에 따라 이 범위는 달라질 수 있습니다.

---

사용 용도

Spiral Wound Gasket은 다음과 같은 다양한 산업 분야에서 널리 사용됩니다:

• 화학 및 석유화학 산업: 고온, 고압 환경에서 안전한 밀봉이 요구되는 파이프라인, 탱크 및 반응기에서 사용됩니다.
• 발전소: 고온의 증기, 가스 및 액체가 흐르는 보일러, 열교환기, 파이프 플랜지에서 사용됩니다.
• 조선 및 해양 산업: 해양 환경에서 높은 내구성을 요구하는 밀봉 재료로 사용됩니다.
• 기계 및 자동화 산업: 다양한 기계 장치 및 플랜지에 사용되어 누출 방지 및 안정성을 제공합니다.

---

마무리

Spiral Wound Gasket은 고온, 고압 환경에서 탁월한 밀봉 성능을 제공하는 중요한 부품으로, 산업 전반에 걸쳐 광범위하게 사용됩니다. 금속과 비금속 재료의 결합으로 뛰어난 내구성, 유연성 및 밀봉 성능을 자랑하며, 여러 산업에서 중요한 역할을 합니다. 그러나 설치 비용이 높고 특정 환경에서는 제한이 있을 수 있기 때문에, 사용 시 주의가 필요합니다.
