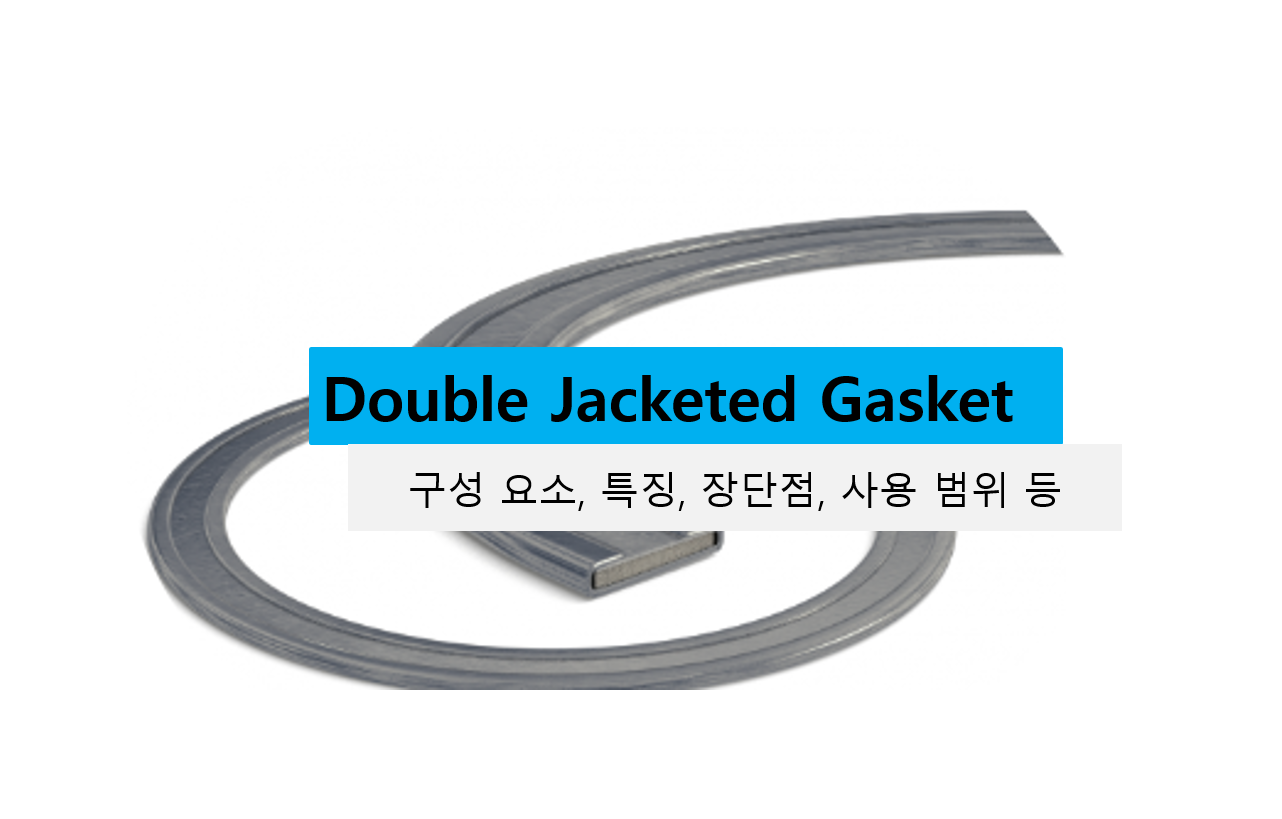

[GASKET] Double Jacketed Gasket(더블자켓팅가스켓/피복가스켓/구성요소/장점/단점/사용범위)

Double Jacketed Gasket(더블자켓팅가스켓/피복가스켓/구성요소/장점/단점/사용범위)

1. 개요

Double Jacketed Gasket(더블 재킷 가스켓)은 두 개의 금속 재질로 외부와 내부를 감싸는 형태로 구성된 가스켓입니다. 이 가스켓은 밀봉 성능과 내구성을 동시에 요구하는 산업 환경에서 사용되며, 주로 고온, 고압 환경에서 사용됩니다. 외부 재킷은 물리적인 보호 역할을 하며, 내부 재킷은 밀봉 성능을 강화하는 역할을 합니다. Double Jacketed Gasket은 특히 화학 공정, 보일러, 파이프 플랜지 등에서 중요한 역할을 하며, 내식성, 내열성, 그리고 우수한 기계적 성질을 갖추고 있어 매우 신뢰할 수 있는 밀봉 솔루션입니다.

2. 구성 요소

Double Jacketed Gasket은 외부와 내부에 두 개의 금속 재질로 이루어진 재킷이 특징입니다. 주요 구성 요소는 다음과 같습니다:

• 외부 재킷(Outer Jacket): 주로 내식성이 좋은 금속, 예를 들어 스테인리스 스틸(SS304, SS316)로 제조됩니다. 외부 재킷은 가스켓을 물리적으로 보호하고, 높은 압력 및 외부 충격에 대해 저항력을 제공합니다. 또한 외부 재킷은 기계적 손상 및 부식으로부터 내부 밀봉 요소를 보호하는 역할을 합니다.
• 내부 재킷(Inner Jacket): 내부 재킷은 밀봉을 강화하는 중요한 역할을 하며, 이 역시 내식성, 내열성이 뛰어난 금속으로 제작됩니다. 이 재킷은 주로 고온, 고압의 환경에서 발생할 수 있는 누출을 방지하고, 기계적 압력으로부터 밀봉 성능을 유지하는 데 중요한 역할을 합니다.
• 비금속 밀봉재(Non-Metallic Filler): 내부 재킷 사이에는 종종 비금속 밀봉재가 포함됩니다. 이 재료는 주로 그래파이트, PTFE(폴리테트라플루오로에틸렌) 또는 아스베스토스로 구성되어 있으며, 밀봉 성능을 강화하고, 고온 환경에서의 안정성을 제공합니다.
• 지원 링(Support Ring): 일부 더블 재킷 가스켓에는 추가적인 지원 링이 포함되어 있어, 외부 압력을 분산시키고 가스켓의 형태를 유지하는 역할을 합니다. 이 링은 고압 환경에서 가스켓의 변형을 방지합니다.

이러한 구성 요소들은 상호 보완적인 역할을 하여, Double Jacketed Gasket이 다양한 산업 환경에서 뛰어난 밀봉 성능을 발휘할 수 있게 합니다.

반응형

---

Double Jacketed Gasket(더블자켓팅 가스켓) 특징

1. 뛰어난 밀봉 성능

Double Jacketed Gasket의 가장 큰 특징은 탁월한 밀봉 성능입니다. 내부 재킷과 비금속 밀봉재가 결합되어, 고온 및 고압 환경에서도 효과적으로 밀봉을 유지하며 누출을 방지합니다. 이 가스켓은 여러 산업에서 중요한 밀봉 솔루션으로 사용됩니다.

2. 높은 내열성 및 내식성

Double Jacketed Gasket은 내열성과 내식성이 뛰어난 재료로 제작되므로, 고온과 화학 물질이 존재하는 환경에서도 안정적인 성능을 보입니다. 외부 재킷은 물리적 보호를 제공하고, 내부 재킷은 밀봉 성능을 강화하는 역할을 합니다.

3. 기계적 안정성

이 가스켓은 강한 기계적 특성을 가지고 있어, 고압 환경에서도 변형 없이 안정적인 밀봉을 제공합니다. 재킷이 여러 겹으로 구성되어 있기 때문에, 고압 하에서도 가스켓이 변형되지 않고 밀봉을 유지할 수 있습니다.

4. 다양한 사이즈 및 디자인

Double Jacketed Gasket은 다양한 사이즈와 형태로 제조할 수 있어, 다양한 플랜지 및 기계 장치에 맞춰 사용할 수 있습니다. 맞춤형 설계가 가능하여, 각기 다른 산업 요구사항에 맞는 제품을 제공합니다.

---

Double Jacketed Gasket(피복 가스켓) 장점

1. 내식성과 내구성

Double Jacketed Gasket은 내식성이 뛰어난 금속으로 제작되어, 부식성이 강한 환경에서도 사용할 수 있습니다. 화학 공정이나 해양 환경에서 발생할 수 있는 부식 문제를 효과적으로 해결해 주며, 가스켓의 내구성을 크게 향상시킵니다.

2. 우수한 밀봉 성능

내부 재킷과 비금속 밀봉재가 결합된 구조 덕분에, Double Jacketed Gasket은 누출을 방지하는 뛰어난 밀봉 성능을 제공합니다. 고온과 고압에서도 성능을 유지하며, 중요한 공정이 안전하게 유지될 수 있도록 도와줍니다.

3. 고온 및 고압 환경에서의 우수한 성능

Double Jacketed Gasket은 극한의 온도 및 압력에서도 안정적으로 작동할 수 있습니다. 특히 내열성 및 내압성이 뛰어나, 보일러, 열교환기 및 고온/고압 환경에서 효과적으로 사용됩니다.

4. 긴 수명

Double Jacketed Gasket은 강한 내구성을 가지고 있어 긴 수명을 자랑합니다. 내식성, 내열성, 그리고 기계적 안정성을 모두 갖춘 이 가스켓은 유지보수 비용을 절감하고, 장기적으로 안정적인 성능을 제공합니다.

5. 맞춤형 설계 가능

Double Jacketed Gasket은 다양한 형태와 크기로 제조할 수 있어, 다양한 플랜지와 기계 장치에 맞게 설계가 가능합니다. 이로 인해 특정 산업 요구사항에 적합한 가스켓을 제공할 수 있습니다.

---

Double Jacketed Gasket(피복 가스켓) 단점

1. 높은 비용

Double Jacketed Gasket은 두 개의 금속 재질과 비금속 밀봉재로 구성되어 있기 때문에, 생산 비용이 상대적으로 높을 수 있습니다. 초기 설치 비용이 상당히 클 수 있어, 예산에 민감한 프로젝트에서는 비용 문제를 고려해야 할 수 있습니다.

2. 설치 및 유지보수의 복잡성

Double Jacketed Gasket은 복잡한 구조를 가지고 있어, 설치와 유지보수가 다른 유형의 가스켓에 비해 상대적으로 복잡할 수 있습니다. 특히 가스켓의 설치 시 정확한 위치와 압력을 맞추지 않으면, 밀봉 성능이 저하될 수 있습니다.

3. 특정 화학 물질에 대한 제한

내식성이 뛰어나지만, 일부 화학 물질에는 내성이 부족할 수 있습니다. 예를 들어, 특정 강산성 또는 강알칼리성 화학 물질에는 사용이 제한될 수 있습니다. 따라서 가스켓을 사용할 환경에 맞는 재료 선택이 중요합니다.

---

사용 범위 및 조건

1. 온도

Double Jacketed Gasket은 고온 환경에서도 우수한 성능을 발휘할 수 있습니다. 일반적으로 -200°C에서 800°C까지의 온도 범위에서 사용이 가능하며, 특정 재료를 사용하면 이 범위는 더 확장될 수 있습니다. 예를 들어, 특수한 합금 재질을 사용하면 1000°C 이상의 온도에서도 사용이 가능합니다.

2. 압력

이 가스켓은 고압 환경에서도 안정적으로 작동할 수 있습니다. 일반적으로 최대 1500 bar(22000 psi)까지의 압력을 견딜 수 있으며, 사용되는 금속 재료와 설계에 따라 압력 범위가 달라질 수 있습니다. 고압 환경에서 뛰어난 밀봉 성능을 제공하여, 다양한 산업에 적합합니다.

---

사용 용도

Double Jacketed Gasket은 다양한 산업 분야에서 사용됩니다:

• 화학 및 석유화학 산업: 고온, 고압 환경에서 화학 물질이 흐르는 파이프라인 및 반응기에서 뛰어난 밀봉 성능을 발휘합니다.
• 발전소 및 보일러: 보일러, 열교환기 및 고온, 고압의 증기 환경에서 사용됩니다.
• 석유 및 가스 산업: 석유 및 가스의 처리와 수송에 필요한 밀봉 솔루션을 제공합니다. 고압 환경에서도 안전하게 작동합니다.
• 조선 산업: 해양 환경에서의 내식성이 뛰어나며, 고압 및 고온 환경에서 사용되는 다양한 기계 장치에서 활용됩니다.

---

마무리

Double Jacketed Gasket은 두 개의 금속 재질과 비금속 밀봉재로 구성된 뛰어난 밀봉 성능을 가진 가스켓입니다. 고온, 고압 환경에서 안정적인 성능을 제공하며, 내식성과 내구성이 뛰어난 이 가스켓은 다양한 산업 분야에서 중요한 역할을 합니다. 그러나 초기 설치 비용이 높고, 설치 및 유지보수가 다소 복잡할 수 있으므로, 사용 환경에 맞는 정확한 선택이 중요합니다.
