배관 서포트 간격(PIPE SUPPORT SPACING)/ASME B31.3 SUPPORT SPAN

이번에는 배관 Support Span 에
대해서 같이 알아보겠습니다



Pipe Support Span

(서포트 간격)

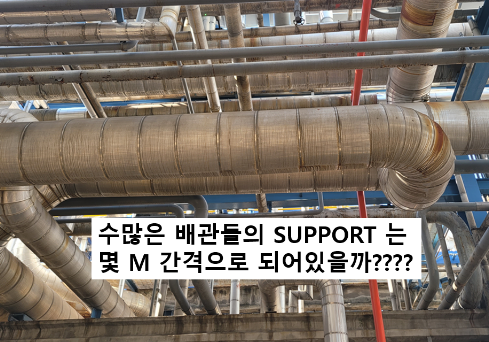

현장에서 배관이 놓여져있는 Support 를
보면서 저건 몇 M 간격으로
설치되어 있을까? 생각하곤 했습니다

대충 훏어봐도 배관 사이즈,
Service 유체에 따라서 간격이
다른 것을 알 수 있었습니다!!

그럼 어떻게 배관 간격이 계산됐을까요??
기계공학에서 수없이 배운
재료역학이 여기에 쓰이더라구요!

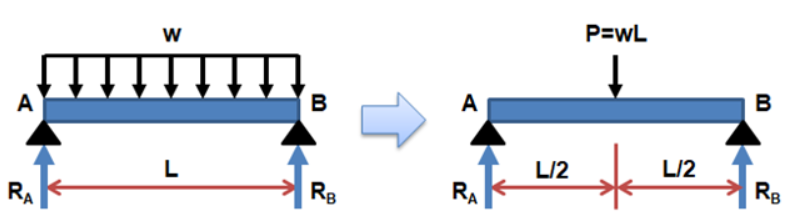

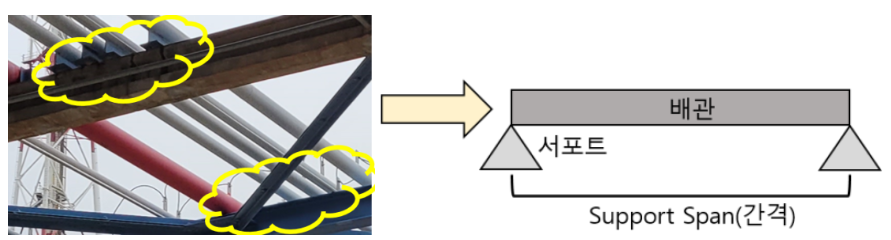

재료역학에서 흔히 아는 양단보로
배관 모양을 단순화하면
아래와 같이 그릴 수 있다.












여기서:

• L은 서포트 간격(간격 거리)입니다.
• K는 재질 및 사용 조건에 따라 결정되는 상수(계수)입니다.
• D는 배관의 외경(혹은 최대 지름)입니다.
• d는 배관의 내경(혹은 최소 지름)입니다



매번 계산하기 복잡하니깐
ASME B31.3 이나 설계 DATABOOK
에서는 물질, 온도, 사이즈에 따라
배관 서포트간격을 미리 계산해서
Guarantee 를 하고 있습니다.






공정/기계 설계 엔지니어들은 이 차트를 보고
배관 Route 에서 몇 개의 Support 가
필요한지 계산하고 그에 따라
경제성, 안전성에 맞춰서
Support 를 선정합니다

감사하게도 ASMEB31.3 Code 에
상세하게 잘 나와있으므로
엔지니어는 그것을
그대로 적용하면 됩니다

그러므로 ASME/API Code 등
해외 규격코드 등을 공부하며
업무 시, 적재적소에 정보를 끌어쓰는
능력이 매우 중요하다고 생각합니다
